DAIDOプラント設備用ウインチは、
- 製鉄所、電力会社、ごみ処理施設など 、 各種プラントで大活躍しています。
- 吊上ウインチ、吊下ウインチ、横引ウインチ、 起伏ウインチ、 エンドレスウインチなど、
機種の多さは当社がNO.1。 - お客様からの難問に創意と工夫で挑戦し、どんな用途のウインチでも製作します。
プラント設計者さまへ！
- 工具商社カタログ掲載の規格ウインチで満足できますか？
当社なら現場に最適な特注ウインチを、規格品と同等の価格、納期でご提供できます。 - 他メーカーウインチと同等品も製作可能です。お問合せ、ご質問、大歓迎です。お気軽にどうぞ！
DAIDOプラント設備用ウインチの特長
- 現場に即した自由設計（ワイヤ巻取力・速度・ロープ収容量・設置スペースなど）が可能
- 信頼性の高い安全設計、確実なブレーキ
- 徹底した品質管理、アフターサービス体制の確立
- 保守点検が容易
- 熟練者不要な簡単操作
- 短納期・低価格
DAIDO GNM型電動ウインチ
- タイプ
- 規格ウインチに相当する電動ウインチです。
- 任意に設定可能
- 巻取能力は100kg～20tonまで、巻取速度は0.1～500m/minまで。
- 豊富なオプション機構
- ・スパイラル溝切加工ドラム / リーバス溝切加工ドラム
・中仕切（双胴）ドラム
・ワイヤサバキ（ワイヤ乱巻き防止）付
・位置検出リミットスイッチ付
・トルクリミットスイッチ（過負荷防止機構）付
・ワイヤ緩み検出装置
・ワイヤ押えローラー（ワイヤ緩み防止装置）付
・ワイヤロープ外れ防止装置
・クラッチ付
・ラチェット（逆転防止機構）付
・二重ブレーキ機構式
・ドラムカバー付
・二速モーター / 防爆モーター / インバーターモーター
・フリートアングルを考慮したドラム巾、ドラム径の変更 - 製品例
▲標準GNM型電動ウインチ（左）
▲オプションのスパイラル溝切加工ドラム付（右）
▲オプションのワイヤサバキ付（ワイヤ乱巻き防止装置）（左）
▲オプションの仕切（双胴）ドラム付（右）
DAIDO 台車往復移動用エンドレスウインチ
- 概要と特長
- 製鉄所A社さまに納入した台車エンドレスウインチの例です。荷を積載した台車の往復移動にウインチを使います。詳しくはエンドレスウインチ
- 電動ウインチ。巻込ワイヤ、繰出ワイヤの速度を同調させるエンドレス溝切加工ドラムを採用することで、よりスムースな運転が実現。台車移動に必要な位置検出リミットスイッチがウインチ本体に取付可能。
- 仕様例
台車往復移動用エンドレスウインチ 仕様例 巻取能力 78.4kN (8000kg) 巻取速度 0~10m/min ロープ巻取量 Φ25×15mエンドレス 電源 3相400V50Hz 電動機 4p-22kW ブレーキ付きインバーターモーター 寸法 (W×D×H) 2680×1040×790mm 重量 2400Kg 備考 エンドレス溝切加工ドラム ドラムカバー付
DAIDO コンベアパワーテークアップ用ウインチ
- 概要と特長

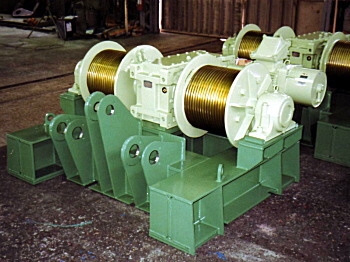

- 製鉄所B社さまに納入したコンベアテークアップウインチの例です。
- ベルトコンベヤには、ベルトのテークアップ装置が設置されます。その目的は、①コンベヤベルトの最小張力の確保 ②ベルトの永久伸びの吸収です。パワーテークアップは、ウインチでコンベヤベルトをテークアップする方式でべルトの加速時・定常運転時ともに適正なベルト張力にすることが可能です。また、ＢＣテークアップ装置がコンパクトにまとまる利点もあります。
- 電動ウインチ。巻込力もさることながら、ワイヤテンションの長期間保持が必要。このため、ウインチの耐力、ブレーキトルクに余裕をもたせてあります。
- ベルトコンベヤには、ベルトのテークアップ装置が設置されます。その目的は、①コンベヤベルトの最小張力の確保 ②ベルトの永久伸びの吸収です。パワーテークアップは、ウインチでコンベヤベルトをテークアップする方式でべルトの加速時・定常運転時ともに適正なベルト張力にすることが可能です。また、ＢＣテークアップ装置がコンパクトにまとまる利点もあります。
- 製品例
コンベアテークアップウインチ 仕様例 巻取能力 37.3kN (1900kg×2) 巻取速度 8.6m/min ロープ巻取量 Φ18×51m2本 電源 3相400V50Hz 電動機 4p－7.5kWブレーキ付 耐圧防爆モーター 寸法 (W×D×H) 2000×1500×1050mm 重量 2200㎏ 備考 スパイラル溝切加工ドラム
ブレーキトルクはモータートルクの200％以上
1軸2ドラム式採用で、シーブ芯間距離のある2本のワイヤを同調速度で巻取可能
DAIDO 除塵機 開閉用ウインチ
- 概要と特長
- プラントメーカーC社さま納入した除塵機開閉用ウインチの例です。電動ウインチで除塵機の引寄せを行ないます。
- ワイヤ繰出し時に発生するロープのたるみを、ウインチ前段のたるみ防止装置で解消。ウインチドラム及びワイヤロープは腐食に強いステンレス材を使用。ウインチドラムに連結している回転数検出器により、ロープの過巻・過繰出を防止。
- 製品例
▲防塵機開閉装置の全体(上) ▲防塵機開閉装置用のウインチ(下)
除塵機開閉用ウインチ 仕様例 巻取能力 19.6kN (2000kg) 巻取速度 1.7m/min ロープ巻取量 Φ16×4m 電源 3相400V50Hz 電動機 4P-1.1kWブレーキ付 寸法 (W×D×H) 1500×600×700mm 重量 320kg 備考 スパイラル溝切ドラム、ステンレス製ドラム、
ドラム回転数検出器付
DAIDO テレスコシュート昇降用ウインチ (蛇腹伸縮用)
- 概要と特長
- 製鉄所D社さま納入のテレスコシュート昇降用ウインチ（ジャバラ伸縮用ウインチ）です。
- 製鉄所原料ヤード設備。石炭、石灰石などの原料を船舶へアンローダーで陸揚、シップローダーで積出する際に使用されるテレスコシュートを、ウインチで昇降させます。
- 電動ウインチ。ＢＣブームの先端に設置。寸法制約、複雑なワイヤリングを解決。傾動対策を施したウインチでブームの起伏に対応。岸壁付近、粉塵環境下での設置のため、防水・防塵仕様製品。
- 製鉄所原料ヤード設備。石炭、石灰石などの原料を船舶へアンローダーで陸揚、シップローダーで積出する際に使用されるテレスコシュートを、ウインチで昇降させます。
- 製品例
▲テレスコシュート設備 (上) ▲テレスコシュート昇降用ウインチ(下)
テレスコシュート昇降用ウインチ 仕様例 巻取能力 9.8kN (500kg×2) 巻取速度 10m/min ロープ巻取量 Φ10×4m×2本 電源 ３相440V60Hz 電動機 4p-2.2kW ブレーキ付 保護方式IP56 F種絶縁 寸法 (W×D×H) 1680×880×600mm 重量 500kg 備考 スパイラル溝切加工ドラム、ウインチ傾動対策、
防水・防塵仕様、位置検出リミットスイッチ付、
1軸２ドラム式採用により、シーブ芯間距離のある2本のワイヤを同調速度で巻取り可能
DAIDO ブーム俯仰（起伏）用ウインチ
- 概要と特長
- 製粉会社E社さま納入の俯仰（起伏）用ウインチの例です。製粉所穀物ヤード設備、コンベヤブームの起伏装置に使用されています。
- 電動ウインチ。アンローダのコンベヤブーム上にウインチを設置。傾動対策を施したウインチでブームの起伏に対応。岸壁付近、粉塵環境下での設置のため、防水・防塵仕様の製品。
- 製品例
▲ニューマッチック・アンローダ（上） ▲ブーム俯仰（起伏）用ウインチ（下）
ブーム俯仰（起伏）用ウインチ 仕様例 巻取能力 98kN (10000kg) 巻取速度 10m/min ロープ巻取量 Φ28×50m 電源 3相440V60Hz 電動機 4P-22kWブレーキ付 保護方式IP56 寸法 (W×D×H) 2050×1350×1000mm 重量 2900kg 備考 スパイラル溝切加工ドラム、ウインチ傾動対策、
防水防塵仕様、位置検出リミットスイッチ付
DAIDO 通板用ウインチ
- 概要と特長
- 製鉄所F社さまに納入した通板用ウインチの例です。製鉄所圧延設備、薄板通板ライン板破断時の引抜きにウインチを使用します。巻取力が大きすぎると、薄板を引き裂いてしまいます。
- ワイヤ張力調整機構付き電動ウインチ。任意設定したロープ張力になると、クラッチがすべり、ワイヤロープをウインチドラムに巻込まなくなる構造です。（薄板を引き裂くことがありません！）通常時はウインチドラムに全てのワイヤロープを収納しています。
- ワイヤ張力設定はウインチ本体に取付けた操作盤上で設定可能。ワイヤ押え装置を取付け、ドラム上でのワイヤテンション抜けを防止。詳しくはワイヤ押え装置。
- また、ワイヤの乱巻き防止にワイヤサバキ付としています。詳しくはワイヤサバキ
- ワイヤ張力調整機構付き電動ウインチ。任意設定したロープ張力になると、クラッチがすべり、ワイヤロープをウインチドラムに巻込まなくなる構造です。（薄板を引き裂くことがありません！）通常時はウインチドラムに全てのワイヤロープを収納しています。
- 製品例
通板用ウインチ 仕様例 巻取能力 0～9.8kN (0～1000kg) 巻取速度 33m/min ロープ巻取量 Φ10×180m 電源 3相200V50Hz 電動機 4P-7.5kWブレーキ付 寸法 (W×D×H) 1750×860×820mm 重量 750kg 備考 張力調整機構付、乱巻き防止装置付、ワイヤ押え装置付、
制御操作盤をウィンチ本体に取付
DAIDO スキップホイスト用ウインチ
- 概要と特長
- 石灰プラントG社さまに納入したスキップホイスト用ウインチの例です。ウインチで、急勾配レール上のバケット台車を昇降させます。プラント内の主要設備で、サイクルタイムを熟慮した高稼働ウインチです。
- 電動ウインチ。前段シーブとのフリートアングルを考慮した設計です
- 製品例
スキップホイスト用ウインチ 仕様例 巻取能力 39.2kN (4000kg) 巻取速度 15m/min ロープ巻取量 Φ22.4×40m 電源 3相440V60Hz 電動機 4P-15kW ブレーキ付インバーターモーター 寸法 (W×D×H) 2600×1160×880mm 重量 1800kg 備考 スパイラル溝切加工ドラム、粉塵対応仕様
DAIDO クレーン巻上用ウインチ
- 概要と特長
- クレーンメーカーＨ社さま納入のクレーン巻上用ウインチの例です。クレーンの巻上装置に使用されています。
- ロープ巻取・繰出速度は比較的速いため（20m/min）、先端フックが接地した際に通常ロープのたるみが発生します。たるみ発生時、ウインチドラムに巻かれたロープのたるみを防ぐため、ウインチにはワイヤ押さえローラー、クレーン用フックにはウェイトをつけて対応します。
- ワイヤ押えローラー（ワイヤ緩み防止装置）付。 クレーン用フックも製作しています。詳しくはクレーン用フックブロック
- ロープ巻取・繰出速度は比較的速いため（20m/min）、先端フックが接地した際に通常ロープのたるみが発生します。たるみ発生時、ウインチドラムに巻かれたロープのたるみを防ぐため、ウインチにはワイヤ押さえローラー、クレーン用フックにはウェイトをつけて対応します。
- 製品例
クレーン巻上用ウインチ（巻上装置）仕様例 巻取能力 26.4kN（1350kg×2） 巻取速度 20m/min ロープ巻取量 Φ12×84m×2本 電源 3相200V50Hz 電動機 4P-15kW ブレーキ付 IP54 寸法（W×D×H） 1800×870×650mm 重量 800kg 備考 リーバス溝加工ドラム、ワイヤ押えローラー、
過巻検出用リミットスイッチ付
