こちらではその他の分野で活躍している
DAIDOオーダーメイドウインチをご紹介します。

DAIDOオーダーメイドウインチは、

• これまでご紹介した分野の他でも、舞台裏の「黒子」に徹し、活躍しています。
• 例えば、ダム網場引寄せ施設(上左)、航空機整備台(上右)、跳ね橋(下左)、ケーブルクレーン(下右)、光ファイバー敷設装置、防塵シャッター設備、ゴルフ練習場ネット張り設備、など
•

DAIDOオーダーメイドウインチの特長

• お客さまのニーズに応える緻密な打合せ
• ご使用用途を考慮した最適設計
• 徹底した品質管理。アフターサービス体制の確立
• 部品供給、および万が一のトラブル対応の早さ
• 短納期

DAIDO ダム湖網場引寄せ用ウインチ

概要と特長

電力会社さまに納入したダム湖網場引寄せ用ウインチの例です。ダム湖の水位変動に伴う網場の移動にウインチを使用します。

網場を引き寄せる力は小さいのですが、放流により移動させられる網場の位置を固定するために、ウインチには大きなブレーキ力が必要となります。

ダム湖網場と引寄せ用ウインチの例

網場引寄せ用ウインチ仕様例

巻取能力	9.6kN (1000kg)
巻取速度	2m/min
ロープ巻取量	Φ28×100m
電源	3相200V50Hz
電動機	4p-3.7kW ブレーキ付
ブレーキ力	117.6kN (12000kg)
重量	2000kg

DAIDO 航空機整備台昇降用ウインチ

概要と特長

航空機メーカーさまに納入した航空機整備台昇降用ウインチの例です。航空機尾翼の整備台を昇降するためにウインチを使用しています。

整備台の停止位置に精度をもたせるために、ウインチの巻取速度を遅くしています。また、安全を考慮し、通常の電磁ブレーキのほかに、セルフロック機構のあるウォーム減速機を採用しています。

航空機整備台と昇降用ウインチ

▲航空機整備台（上）と上部に設置された昇降用ウインチ（下）

昇降用ウインチ仕様例

巻取能力	49kN×2 (5000kg×2)
巻取速度	1.6m/min
ロープ巻取量	Φ25×2.3m×2
電源	3相220V60Hz
電動機	4p-5.5kWブレーキ付
重量	2500kg
備考	ウォーム減速機使用

DAIDO 跳ね橋起伏用ウインチ

概要と特長

プラントメーカーＡさまに納入した跳橋起伏用ウインチの例です。海浜公園内のウインチで、定時になると跳ね橋がウインチにより起伏し、そこを清掃船が通行します。

公園内であるため週末には家族連れが多く、景観に留意した塗装色（白色）にしています。ウインチドラムは回転体であるため、万一の事故がない様にウインチ全体をステンレスカバーで覆っています。カバーには点検用小窓を４箇所設置。

跳ね橋風景と跳ね橋起伏ウインチ

▲跳ね橋のある公園風景（上）　跳ね橋（下）

▲SUSカバーで覆われたウインチ（左）とカバー内のウインチ（右）

跳ね橋起伏用ウインチ仕様例

巻取能力	78.4kN (8000kg)
巻取速度	7.5m/min
ロープ巻取量	Φ25×50m
電源	3相400V50Hz
電動機	4p-15kW　ブレーキ付　屋外仕様
重量	3800kg
備考	油圧押上ブレーキ付 上下限位置検出リミットスイッチ付 ウインチカバー（材質：SUS304）

DAIDO 林業用ケーブルウインチ

概要と特長

ゼネコンさまに納入した、林業用ケーブルウインチです。（林業ウインチ）山中で活躍する林業用ケーブルウインチはケーブルクレーンとも呼ばれます。

ドラム回転が速いため、乱巻き防止とワイヤの弛み防止対策にワイヤ押え装置を付属しました。

山中の荷役現場とDAIDOケーブルウインチ

DAIDOケーブルウインチ仕様例

巻取能力	2.9kN (300kg)
巻取速度	180m/min
ロープ巻取量	Φ9×500m
電源	3相200V50Hz
電動機	4p-11kWブレーキ付
重量	440kg
備考	インバータ制御

DAIDO ケーブル敷設用ウインチ

概要

電力会社さまに納入した、ケーブル敷設用ウインチです。通信用光ファイバーケーブルを海底に敷設するための装置です。

DAIDO光ファイバーケーブル敷設ウインチの操業風景

▲光ファイバーケーブル敷設作業（上）　巻取りドラムへのケーブル送り出し装置（下）

DAIDO 防塵シャッター開閉用電動ウインチ

概要と特長

造船所さまに納入した、防塵シャッター開閉用電動ウインチの例です。

塗装作業の際、近隣の民家への粉塵飛来を防止します。ウインチは天井部に設置されています。

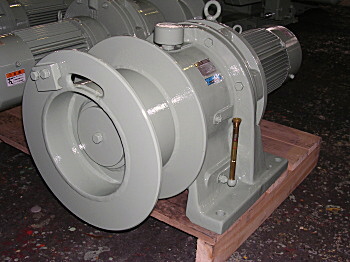

防塵シャッター設備とDAIDOシャッター開閉用ウインチ

DAIDO防塵シャッター開閉用ウインチ仕様例

巻取能力	19.6kN (2000kg)
巻取速度	8m/min
ロープ巻取量	Φ16×30m
電源	3相440V60Hz
電動機	4p-3.7kWブレーキ付
重量	130kg

DAIDO 減速機内蔵型ウインチ

概要と特長

クレーンメーカーさまに納入した、減速機内蔵型ウインチです。

ウインチをコンパクトにまとめたい場合に使用します。本体重量も通常のウインチに比べ軽量です。

DAIDO減速機内蔵型ウインチと仕様例

巻取能力	18.4kN (1875kg)×2
巻取速度	56m/min
ロープ巻取量	Φ14×49m×2
使用圧力	27MPa
重量	1150kg
備考	減速機内蔵型　 ワイヤ押え装置付 上下限位置検出用リミットスイッチ付
