こちらでは各種の船舶設備で活躍している
DAIDO船舶用ウインチをご紹介します 。
船舶用ウインチの種類
- 船舶用ウインチには、以下のように多くの種類があります。
- ウィンドラス（揚錨機）、キャプスタン、ムアリングウィンチ、カーゴウィンチ、ガイウィンチ、トッピングウィンチ、ランプドア用ウィンチ、網巻ウィンチ、観測ウィンチ、ロープリール、手巻ウィンチ、係船用ウィンチ、係留用ウィンチなど
DAIDO船舶用ウインチは、
- 商船、客船、貨物船、フェリーボート、タンカー船、RO-RO船、コンテナ船、漁船、調査船、官公庁船などの各種船舶甲板機械や係船設備で活躍しています。
- 岸壁、ドック場、乾ドッグ、浮きドックなどで係留設備、引込設備にも使われています。
- 多くの船舶ユーザーさまにご愛顧いただき、誠にありがとうございます。これからもより信頼性の高い製品をお届けしますので、引き続きご用命いただきますよう、お願い申し上げます。

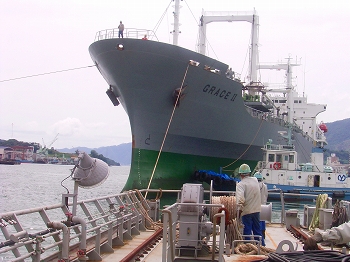

▲甲板上のDAIDOウインチ（左）DAIDOウインチを搭載した官公庁船（右）
▲フローティングドッグ入渠中の作業船（左）注水中の乾ドッグ（右）
DAIDO船舶用ウインチの特長
- 信頼性の高い安全設計
- 塩害対策をはじめとする屋外舶用仕様
- 徹底した品質管理、アフターサービス体制
- 部品供給、および万一のトラブル対応に即応
- 短納期、低価格
DAIDO ウインドラス
- 概要と特長
- ウインドラスはアンカーを投下したり、巻上げたりする揚錨機です。通常、錨は船首両舷に２個の主錨が装備されています。
- 駆動源は電動式、油圧式いずれも製作可能です。対応チェーン径はφ16～32と幅広く、巻取力、巻取速度は任意に選定可能です。
- ホーサードラム付、ワーピングドラム付などのオプションもあります。ホーサードラムは係船索を巻き込むためのもの、ワーピングドラムはホーサーを手で巻取る作業に使います。
- 駆動源は電動式、油圧式いずれも製作可能です。対応チェーン径はφ16～32と幅広く、巻取力、巻取速度は任意に選定可能です。
- DAIDO油圧ウインドラス
▲造船所にて甲板に据付中です（ホーサードラム付、ワーピング付）<2G2H2W>
- DAIDO電動ウインドラス
▲DAIDO電動ウインドラス ワーピングドラム付 <1G1W>
注）Ｇ：ジプシーホィール（錨車）H：ホーサードラム Ｗ：ワーピングドラム
DAIDO キャプスタン
- 概要と特長
- キャプスタンは船上、岸壁からの係船、係留に使用されます。
- 当社では、横型（EC、ECM型）と立型（MCV型）ともに製作可能です。
- DAIDOキャプスタン使用例
▲乾ドッグ場で使われているDAIDOキャプスタンの例
- DAIDO横型（EC・ECM型）キャプスタン
- 駆動源は電動、油圧、エンジン、いずれでも製作可能です。クラッチ付もあります。巻取速度の変更も可能です。セルフロック可能なウォーム減速機を使用しています。
▲ECM型電動キャプスタン（左）クラッチ付EC型キャプスタン（右）
形式 巻取能力
kg巻取速度
m/min電動機
kWEC(ECM)-1 1000 12.5 3.7 ECM-2 2000 12.5 7.5 - DAIDO立型（MCV型）電動キャプスタン
- 立型キャプスタンは横型に比べ高価ですが、ロープが扱いやすい高さにドラムを位置できます。
▲架台付MCV型キャプスタン
形式 巻取能力
kg巻取速度
m/min電動機
kWMCV-1 1000 13 2.2 MCV-1.5 1500 13 3.7 MCV-2.5 2500 13 5.5 MCV-3.5 3500 13 7.5 MCV-5 5000 13 11
DAIDO 係船用ウインチ
- 概要と特長
- 係船用ウインチは、岸壁、ドック場、乾ドック（ドライドッグ）、フローティングドッグで船舶の係船、係留、引込、センター位置の保持などに使用されます。またケーソン据付作業にも使用されます。
- 駆動源は電動、油圧、エアーいずれも製作可能です。バックテンション機構（過負荷時のロープ繰出）付は、駆動源が電動式、油圧式、エアー式で可能です。
- フローティングドッグへの船の入渠の様子です。
- １）タグボートとウインチを使って船をドッグへ引き込みます
- ２）船体の1/3ほどドッグ内に入ったところで、ムアリングウインチとセンター出しウインチを使用し、引き続き引き込みます。
- ３）ドッグと船体がぶつからないように確認しながらの作業です。
- ４）作業終了
- ●複数台のウインチを専任のオペレーターが操作しています。
- ●当社では係船に使用する水平ローラー付フェアリーダー、独立ローラーも扱っています。
- ２）船体の1/3ほどドッグ内に入ったところで、ムアリングウインチとセンター出しウインチを使用し、引き続き引き込みます。
- DAIDO油圧式係船用ウインチ
- Ｇ造船所様に納入した油圧式係船ウインチです。油圧式のため、任意変速可能です。
- 油圧式係船ウインチの外観と仕様例
巻取能力 73.5kN (7500kg) 巻取速度 0～15m/min ロープ巻取量 Φ25×200m 重量 2500kg 備考 シリンダー式ドラムブレーキ使用 - 油圧式係船ウインチの外観と仕様例
- DAIDO電動式係船用ウインチ
- Ｆ造船所さまに納入した電動式係船ウインチの例です。
- 二速（低速、高速）切換可能な電動ウインチ。低速時は巻取力重視で大きな船に対応、高速時はスピード重視で小さな船の係船に便利です。作業内容にあったスピードを選択することが可能です。
- 電動式係船用ウインチの外観と仕様例
巻取能力 低速：44.1kN (4500kg)
高速：24.5kN (2500kg)巻取速度 低速：11m/min
高速：22m/minロープ巻取量 Φ24×200m 電源 ３相200V50Hz 電動機 4/2p-12/14kWブレーキ付 重量 2500kg 備考 2速モーター使用 - 二速（低速、高速）切換可能な電動ウインチ。低速時は巻取力重視で大きな船に対応、高速時はスピード重視で小さな船の係船に便利です。作業内容にあったスピードを選択することが可能です。
- DAIDOエアー式係船用ウインチ
- Ｇ造船所さまに納入したエアー式係船用ウインチの例。
- エアーウインチの特徴であるバックテンション機構のついたウインチです。波などの影響で、ウインチの巻取能力の限度を超えたロープ張力で船舶側から引かれると、ウインチに負担をかけることなくロープを繰り出します。
- エアー式係船ウインチの外観と仕様例
巻取能力 98kN (10000kg) 巻取速度 10m/min ロープ巻取量 Φ28×200m エアー圧力 0.6MPa 重量 2700kg 備考 エアーモーター使用 ワーピングドラム付 - エアーウインチの特徴であるバックテンション機構のついたウインチです。波などの影響で、ウインチの巻取能力の限度を超えたロープ張力で船舶側から引かれると、ウインチに負担をかけることなくロープを繰り出します。
DAIDO ランプドア開閉用ウインチ
- 概要と特長
- F造船所さまに納入したランプ開閉用ウインチの例です。
- 中仕切りドラム仕様の電動ウィンチです。ランプドアの開閉装置として使用されます。２本のワイヤロープを均一張力で同時に巻き込むことにより、スムースな運転を行ないます。
- DAIDOランプドア開閉用ウインチの外観と仕様例
巻取能力 55kN (2800kg×2) 巻取速度 12m/min ロープ巻取量 Φ16×14m×2本 電源 3相440V60Hz 電動機 4P-15kWブレーキ付 重量 1600kg 備考 スペースヒーター、サーモスタット付
